Nõudlikus tööstusautomaatika maailmas ei lõika lihtne võrgukaabel seda lihtsalt läbi. Vibratsioon, niiskus ja kokkupuude kemikaalidega võivad tootmisliini seiskuda. See on koht, kus tuleb sisse jõuline M12 D-kood RJ45 pistikule, mis toimib kriitilise lülina vastupidavate väliseadmete ja standardsete Etherneti võrkude vahel. Kui projekteerite, hooldate või hankite tööstuslikku seadistust, on selle komponendi mõistmine vankumatu töökindluse tagamisel võtmetähtsusega.
Selles juhendis selgitatakse välja RJ45 pistiku M12 D-kood, selgitades selle rolli, peamisi eeliseid ja peamisi rakendusi, mis aitavad teil teha teadlikke otsuseid.
Mis on M12 D-kood RJ45 pistikule?
Jaotame nime, et mõista selle funktsiooni:
- M12:See viitab standardiseeritud 12-millimeetrisele keermestatud ümmargusele pistikule, mis on tööstuslikes seadetes tuntud oma turvalise ja vibratsioonikindla ühenduse poolest.
- D-kood:See on otsustava tähtsusega osa. "Kood" (A, B, C, D, X) määrab viigu konfiguratsiooni ja kavandatud rakenduse. D-kood on spetsiaalselt loodud 100 Mbps Fast Etherneti (100BASE-TX) jaoks. See kasutab andmete edastamiseks ja vastuvõtmiseks 4 kontakti, mis vastab ideaalselt standardse Etherneti nõuetele.
- RJ45:See on tuttav standardne pistik, mille leiate kontorivõrgu kaablite otsast ja mida kasutatakse Etherneti jaoks, lülitite, ruuterite ja arvutitega ühendamiseks.

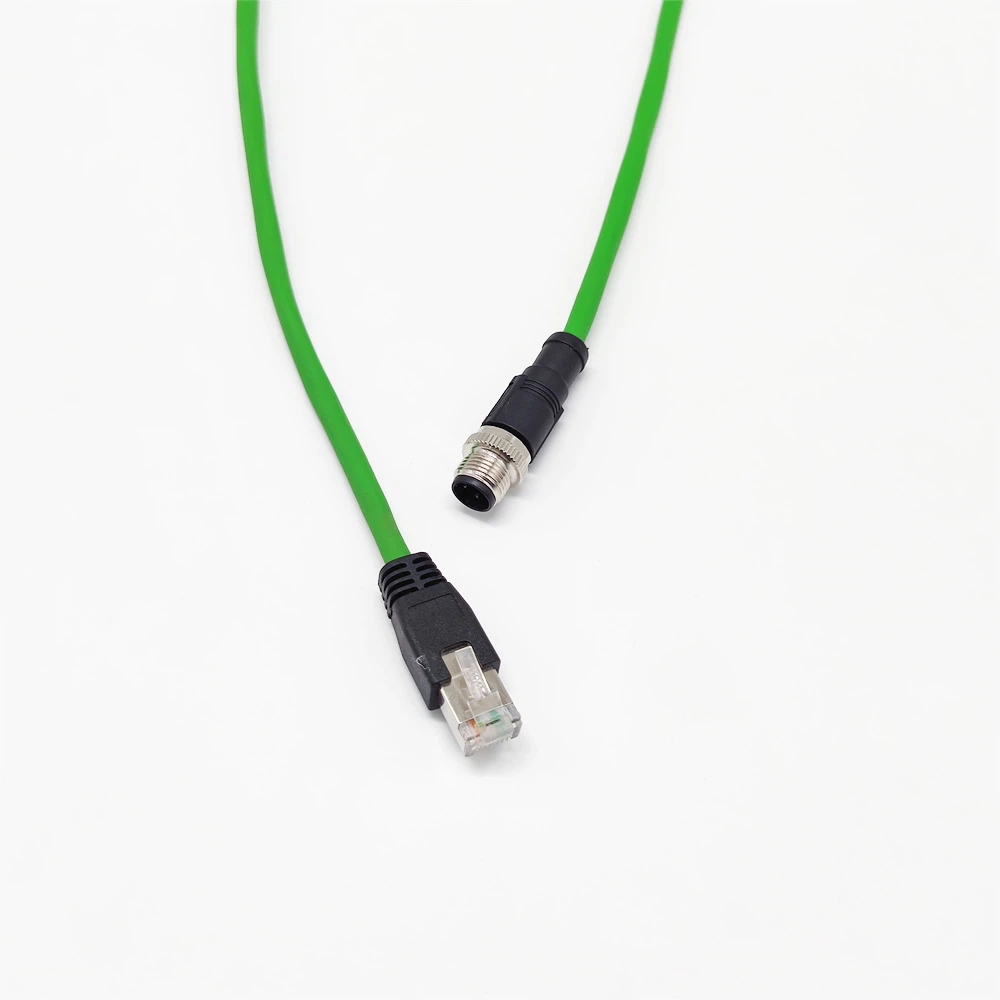

Seetõttu on M12 D-kood RJ45 pistikule adapter või kaablikomplekt, mis muudab vastupidava tööstusliku M12 ühenduse standardseks RJ45 pistikuks. See toimib sillana, kaitstes tundlikku võrguühendust tehasepõranda karmi tegelikkuse eest.
Miks on teie tööks vaja M12 D-koodiühendusi
M12 D--koodi valimine tavalise RJ45-kaabli asemel tööstuskeskkonnas ei ole lihtsalt valik; see on usaldusväärsuse strateegiline uuendus. Siin on põhjus:
1. Suurepärane vastupidavus ja vibratsioonikindlus
M12-pistiku kruvi{0}}lukustusmehhanism tagab, et see püsib kindlalt ühendatud ka raskete masinate{2}}vibratsiooniga keskkondades. Tavalise RJ45 plastklamber on tavaline rikkekoht, mida on lihtne paigast nihutada ja mis põhjustab kulukaid võrguseisakuid.
2. Erakordne IP (sissetungimise kaitse) reiting
Enamikul M12 D{1}}koodipistikutel on kõrged IP-reitingud, näiteks IP67 või IP68. See tähendab, et need on tolmukindlad- ja taluvad vette kastmist (IP67: kuni 1 m sügavusele 30 minutit; IP68: määratud pidevaks sukeldumiseks). See muudab need läbitungimatuks jahutusvedeliku pritsmete,{10}}kõrgsurvepesu ja tolmuste tingimuste suhtes.
3. Lihtsustatud paigaldus ja hooldus
Need pistikud on loodud tõhususe tagamiseks. Nende lihtne kruvide{1}}lukustus võimaldab kiiret ja tööriistavaba-paaritamist, säästes väärtuslikku aega paigaldus- ja hooldustsüklite ajal. Tugev disain tähendab ka seda, et need kestavad kauem, vähendades vahetussagedust.
4. Standardiseeritud globaalse ühilduvuse jaoks
Standardi IEC 61076-2-101 osana tagavad M12 D-koodi pistikud erinevate tootjate seadmete vahelise koostalitlusvõime. See tagab, et saate andureid, täiturmehhanisme ja muid seadmeid usaldusväärselt võrku ühendada, olenemata kaubamärgist.
Peamised rakendused: kust leiate M12 D-koodi töös
M12 D{1}}kood RJ45-le on lahendus paljude tööstusseadmete ühendamiseks 100 Mbps Etherneti võrku. Levinud rakendused hõlmavad järgmist:
- Tööstuslik Ethernet (PROFINET, EtherNet/IP):100 Mbps kiirust toetavate PLC-de, kaug-I/O-moodulite ja draivide ühendamine.
- Andurite ja täiturmehhanismide võrgustik:Võrguühendust vajavate keerukate andurite (nt nägemisandurid, lasermõõteseadmed) toide ja ühendamine.
- Tehase automatiseerimisrobotid:Usaldusväärse võrguühenduse pakkumine koosteliini robotkäte ja juhtseadmete jaoks.
- Protsessi juhtimissüsteemid:Pideva andmevoo tagamine väliseadmetest keemia-, toidu- ja joogi- ning farmaatsiatööstuses.
Õige pistiku valimine
RJ45 kaabli M12 D-koodi valimisel arvestage kaabli pikkust, ümbrise materjali (nt PUR õlikindluse jaoks, PVC üldkasutuseks) ja ühenduste sugu (tavaliselt isane M12 ja emane RJ45 või integreeritud patch-kaablisse).
Gigabit Etherneti (1000BASE-T) vajavate seadmete jaoks vajate M12 X-koodipistikut, mis kasutab andmeedastuseks kõiki 8 viiku. Ühilduvuse tagamiseks kontrollige alati oma seadme tehnilisi andmeid.
Kokkuvõttes
M12 D-kood RJ45 pistikule on midagi enamat kui lihtsalt kaabel; see on oluline komponent vastupidava ja{3}}pika tööajaga tööstusvõrgu ülesehitamiseks. Tugeva, suletud ja usaldusväärse liidese pakkumisega kõrvaldab see tavalise haavatavuse ja tagab teie andmete sujuva liikumise isegi kõige raskemates tingimustes. Uuendage oma ühenduvust ja kõrvaldage võrgu seisak.[Tutvuge meie kvaliteetsete, -IP67-reitinguga M12 D-koodi kuni RJ45 lahendustega juba täna, et leida oma tööstuslikuks rakenduseks ideaalne sobivus.]
