Keskkonnakaitse maailmas on Ingress Protection (IP) reiting universaalselt usaldusväärne näitaja, mis näitab pistiku vastupidavust tolmule ja niiskusele. Siiski on sageli tähelepanuta jäetud kriitiline nüanss, et selle reitingu kehtivus sõltub täielikult sellest, kuidas pistikut testitakse. Pistiku tõeliseks sertifitseerimiseks ettenähtud keskkonna jaoks peab IP-test simuleerima tegelikku installi olekut. Pistiku katsetamine isoleeritult, arvestamata selle paigaldamise, kaabliga ühendamise ja välitingimustes kasutamise viisi, võib anda ohtlikult eksitavaid tulemusi.
Standardne mandaat: testimine kokkupanduna
IP-testimise põhistandardid-IEC 60529ja selle valdkonna -spetsiifilised derivaadid- nõuavad sõnaselgelt, et toote lõplikult kokkupandud olekus, sealhulgas kõigi tihendamist mõjutavate komponentidega, testitakse. Pistikute puhul tähendab see, et katsenäidis peab sisaldama ühendatud pistikupaari, kinnitatud kaableid, paneeli või korpuse seina, mille külge see kinnitatakse, ja kõiki paigaldamisel kasutatud tihendeid või tihendusriistvara. Ainuüksi konnektori korpuse testimine eirab tegelikkust, et enamik sissepääsuteid esineb liidestes: pistikupoolte vahel, kaabli sisendis ning pistiku ja paigalduspaneeli vahel.
Haavatavad liidesed
Pistiku tihendus on nii tugev, kui tugev on selle nõrgim liides ning tegelike paigalduste korral on liideseid mitu:

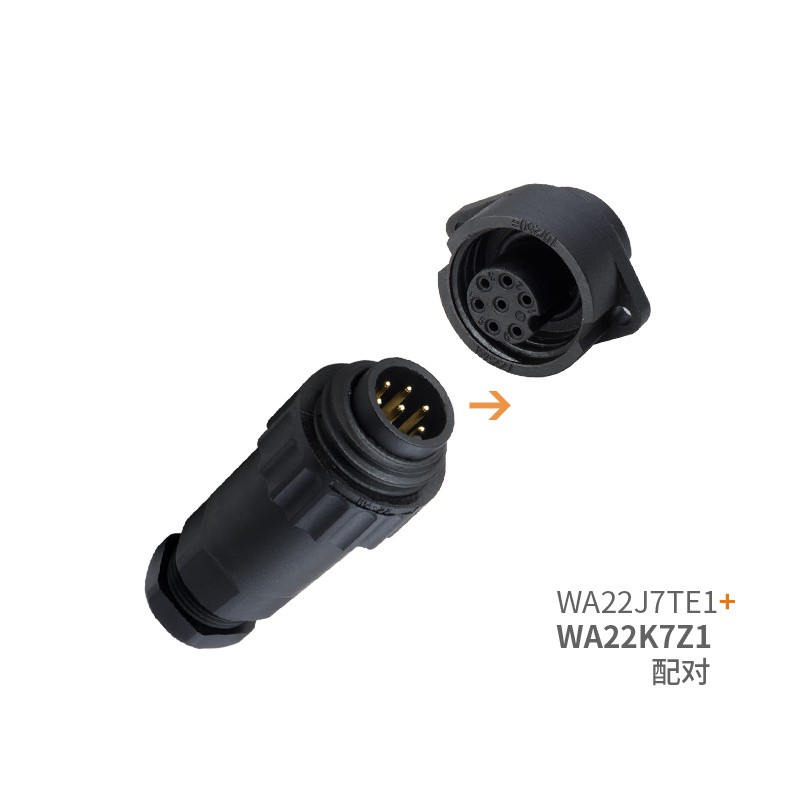

Paaritusliides:Pistiku ja pistiku vaheline ühendus peab säilitama tihendi kokkusurumise isegi kaabli pinge või vibratsiooni korral.
Kaabli sisestus:Juhtmete pistikusse sisenemise koht on tavaline sisenemistee. Täiuslikult katsestendil tihenduv tihend või tihend võib ebaõnnestuda, kui kaablit painutatakse, tõmmatakse või allutatakse temperatuuritsüklitele.
Paneeli kinnitus:Seadmete korpuse külge kinnitatud pistikud toetuvad paneeli tihenditele. Selle tihendi kokkusurumine sõltub õigest pöördemomendist ja tasasuse tingimustest, mida tuleb katsetamise ajal korrata.
Tagakorpus ja tarvikud:Pingutust vabastavad saapad, adapterid ja tagapaneelid mõjutavad üldist tihendit ja need peavad olema kaasas.
Miks installimine on oluline
Tegelike paigaldustingimuste simuleerimine paljastab rikkerežiimid, mida isoleeritud komponentide testimine ei suuda:
Mehaaniline pinge:Põllul juhitakse, painutatakse ja kinnitatakse kaableid. Need jõud kanduvad üle konnektorisse, moonutades tihendeid või tekitades mikro{1}}lünki. Katsetamine kaablitega pingevabas sirges asendis ei peegelda tegelikkust.
Paneeli tasasus ja pöördemoment:Väändunud paneelile või vale pöördemomendiga ühendatud pistik võib kahjustada paneeli tihendit. Nõuetekohasel testimisel kasutatakse tüüpilisi paneele ja määratud pöördemomendi väärtusi.
Soojusefektid:Paigaldusmaterjalid-korpused, kaablid, paigaldusriistvara-laienevad ja kahanevad erineva kiirusega. Staatilise katse läbinud tihend võib termotsükli korral ebaõnnestuda, kui diferentsiaalliikumine tekitab ajutisi lünki.
Vibratsioon ja šokk:Autotööstuses või tööstuslikes rakendustes võib vibratsioon põhjustada suhtelist liikumist pistiku ja paneeli vahel, kulutades järk-järgult tihendeid või lõdvendades kinnitusvahendeid. Paigaldamise simulatsioon võimaldab neid dünaamilisi mõjusid hinnata.
Ebapiisava testimise tagajärjed
Konnektori määramine mitte--installitestide põhjal saadud IP-reitingu põhjal on hasartmäng. Vee sissetungimisest tulenevad väljatõrked tulenevad sageli tähelepanuta jäetud paigaldusteguritest: halvasti istuv kaablitihend, paneeli mutter või puuduv tihend. Need tõrked vähendavad süsteemi töökindlust, suurendavad garantiikulusid ja võivad tekitada ohutusriske kriitilistes rakendustes, nagu elektrisõidukid, meditsiiniseadmed või välitaristu.
Usaldusväärse IP-testimise parimad tavad
Tagamaks, et IP-reiting kajastaks tegelikku{0}}jõudlust, peaksid insenerid:
Nõua kooste{0}}taseme testimist:Määrake, et IP-testimine viiakse läbi täielikult kokkupandud konnektoritel, millel on esindatud kaablid, tagakestad ja kinnitusriistvara.
Kaasake halvima{0}}juhu tingimused:Katsetage kaablitega, mis on viidud minimaalse painderaadiusega, maksimaalse pöördemomendi kõikumisega ja ettenähtud temperatuurivahemikus.
Kontrollige installiprotseduure:Veenduge, et kohapealsed paigaldusjuhised oleksid vastavuses pistiku testimise tingimustega.
Järeldus
IP-reiting on täpselt nii usaldusväärne kui tingimused, mille alusel see kontrolliti. Ühenduse isoleeritud testimine võib vastata kontrollnimekirjale, kuid see ei taga kaitset kohapeal. Simuleerides tegelikke paigaldusolekuid-koos kaablite, paigaldusriistvara ja tegelike pingetega-maailma pingetega- saavad insenerid valida konnektorid kindlalt, et nende keskkonnakaitsed toimivad ettenähtud viisil, kaitstes olulisi süsteeme järeleandmatu tolmu ja niiskuse eest.
