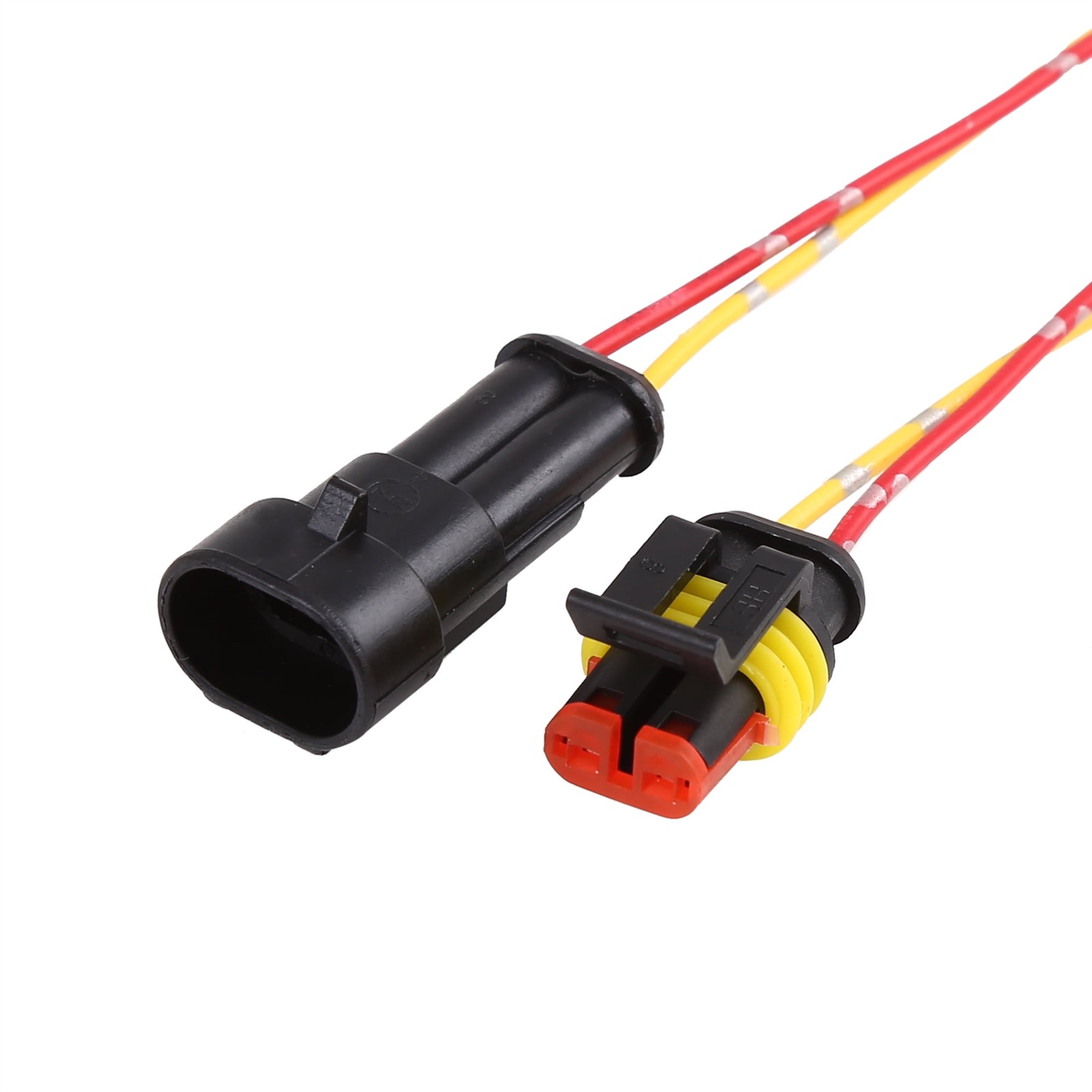

Nõudlikus autotööstuse maailmas peab iga komponent vastu pidama pidevas liikumises. Nende hulgas on elektripistikul,-sageli sadu või tuhandeid sõiduki kohta,-ainulaadne ja halastamatu vastane: vibratsioonist{3}}indutseeritud väsimus. Nõue, et autode pistikud peavad vastama erakordselt rangetele vibratsiooni ja mehaanilise väsimuse standarditele, ei ole meelevaldne spetsifikatsioon; see on sõiduki ohutuse, funktsionaalsuse ja pikaealisuse seisukohast vaieldamatu kohustuslik. Erinevalt statsionaarsest tarbijaseadmest on auto pideva mitmeteljelise vibratsiooni platvorm, kus elektriline järjepidevus ei saa olla "kui" küsimus, vaid "kui kaua" garantii.
Andestamatu autode vibratsioonikeskkond
Sõiduki vibratsiooniprofiil on keeruline, kõikjal esinev ja hävitav:
- Mitu-telge ja lai spekter:Vibratsioon tuleneb mootorist, käigukastist, tee ebatäiuslikkusest ja šassii dünaamikast. Need esinevad kõigil kolmel teljel (X, Y, Z) ja laias sagedusspektris, alates madala-sagedusega kererullimisest kuni kõrge-sagedusega mootori harmoonilisteni.
- Pidev ja kumulatiivne:See ei ole vahelduv sündmus. Sõiduki 150000+ miilise eluea jooksul võib konnektor vastu pidada miljardeid pingetsükleid. See muudab vibratsiooni materjali väsimuse ja kulumismehhanismide peamiseks tõukejõuks, mis aeglaselt halvendab jõudlust.
- Võimendatud võtmekohtades:Mootoriruumis, käigukastis või vedrustuses/rattasüvendis olevatele pistikutele mõjuvad kõige tõsisemad g{0}}jõud, mistõttu on nende disainikriteeriumid kõige rangemad.
Põhiline rikkemehhanism: näriv korrosioon
Vibratsiooni kõige salakavalam mõju pistikutele ei ole jäme mehaaniline purunemine, vaid mikroskoopiline nähtus, mida nimetatakse korrosiooniks. See on peamine põhjus, miks vibratsioonistandardid on nii kriitilised.
- Protsess:Vibratsiooni mõjul kogevad ühendatud tihvt ja pesa mikro-suhtelist liikumist (tavaliselt vahemikus 10–100 mikromeetrit). Sellest liigutusest piisab, et murda läbi kontaktide õhukese kaitsva pinnakatte (tavaliselt tina või kullaga).
- Keemiline reaktsioon:Avatud mitteväärismetall (tavaliselt vasesulam) oksüdeerub õhu ja niiskuse juuresolekul. See oksiid (nt vaskoksiid) on kõva, mittejuhtiv keraamika.
- Elektrilised tagajärjed:Oksiidosakesed kogunevad kontaktliidesesse, toimides isolaatorina. See põhjustab kontakttakistuse (CRES) dramaatilise ja ebastabiilse suurenemise.
- Ebaõnnestumine:Suurenenud kontakttakistus põhjustab pingelangust, signaali terviklikkuse probleeme, lokaalset kuumenemist (I²R kaod) ja lõpuks katkendlikke ühendusi või täielikku vooluahela riket. See väljendub sõidukites juhuslike anduririkke, hoiatustulede, teabe- ja meelelahutussüsteemi tõrgete või jõuülekande riketena.
Tööstusharu vastus: ranged vibratsiooni testimise standardid
Et simuleerida sõiduki eluea vibratsiooni kokkusurutud aja jooksul, on autotööstus välja töötanud ranged ja standardiseeritud valideerimistestid. Need on sätestatud sellistes spetsifikatsioonides nagu USCAR-2 (USA), LV214 (Saksamaa autotootjad) ja mitmesugused ISO standardid.
- Sinusoidsed ja juhuslikud vibratsiooniprofiilid:Testib objektide konnektoreid nii kontrollitud-sageduse pühkimise kui ka realistlike juhuslike vibratsioonispektritega, mis jäljendavad tegelikke teeandmeid.
- In-Situatsiooni jälgimine:Oluline on see, et pistikud vibreeritakse elektrilise pinge all ja koormuse all. Pidevalt madala-taseme "monitori vool" juhitakse läbi vooluahela, et tuvastada mis tahes hetkeline katkestus või takistuse järsk tõus, mis ületab ranget läve (nt 1 mikrosekundiline katkestus või 1-oomine suurenemine). See tabab vahelduvaid tõrkeid, mis on närvilisuse tunnuseks.
- Temperatuuri ja niiskuse tsüklid:Tehakse sageli koos termilise tsükliga (nt temperatuur/niiskus/vibratsioon, THV testid), et kiirendada korrosiooniprotsesse ja replitseerida-kapi tingimustes.
- "8 mustriga" test:Standardne vastupidavusjärjestus, mis ühendab vibratsiooni termilise tsükli ja mehaanilise šokiga, esindades pistiku kogu elutsüklit.
Disainistrateegiad vibratsiooniväsimuse ületamiseks
Nende testide läbimiseks ja töökindluse tagamiseks kasutavad konnektoriinsenerid mitmekülgset{0}}kujunduslikku lähenemisviisi:
1) Kontaktide disain ja materjalid:
- Kõrge-tavalise jõu konstruktsioonid:Naisklemmi vedru normaaljõu suurendamine parandab kontaktrõhku, mis vähendab mikro{0}}liikumist ja tagab parema elektrilise gaasi-tiheduse.
- Murdekindlad{0}}plaadid:Üleminek puhtalt tinalt (kalduv määrdumisele) kuld--tina- või hõbesulamitele või spetsiaalselt oksiidide moodustumise ja kulumise vältimiseks loodud määrdeainete kasutamine.
- Kahe- või mitme-kiirega kontaktsüsteemid:Need konstruktsioonid pakuvad üleliigseid kontaktpunkte, tagades, et isegi kui üks punkt laguneb, jääb alternatiivne voolutee.
2) Ühenduse korpuse ja lukustuse arhitektuur:
- Tugevad esmased ja sekundaarsed lukud:Pistiku korpusel peab olema CPA (Connector Position Assurance) riiv ja TPA (Terminal Position Assurance) lukk. Need omadused takistavad pistiku lahtiühendamist ja klemmide taandumist vibratsiooni tõttu.
- Pingutuse leevendamine ja traadi juhtimine:Õiged kaabli läbiviigud ja tõmbeklambrid on kriitilise tähtsusega, et vältida vibratsioonienergia otsest ülekandumist klemmi ja juhtme vahelisele haprale pressimisliidesele, mis on tavaline tõrkepunkt.
3) Süsteemi integreerimine:
- Turvalised kinnituspunktid:Ühendused peavad olema konstrueeritud integreeritud sulgude või sakkidega, et neid kindlalt sõiduki kerele või komponendile kinnitada, vältides kogu koostu resoneerimist.
- Modulaarsus ja tihendus:Paljudes pistikutes on tihendusrõngad; niiskuse sissepääsu vältimiseks peavad need säilitama elastomeersed omadused ja survetugevuse kogu vibratsiooni kasutusaja jooksul.
Järeldus: autotööstuse elektrifitseerimise alussammas
Kuna sõidukid arenevad elektrilisteks (EV) ja autonoomseteks (ADAS) platvormideks, suureneb vibratsioonikindlate pistikute tähtsus ainult{0}}. EV-d kannavad suuremat voolu ja tundlikumaid madalpingeandurivõrke, kus stabiilne kontakttakistus on aku ohutuse ja juhtimissüsteemi täpsuse jaoks ülimalt oluline. Ühendus ei ole enam passiivne sild, vaid aktiivne turvakomponent.
Järelikult on rangete vibratsiooniväsimuse standardite järgimine pistiku kvaliteedi tunnistus ja selle tänapäevastes sõidukites kasutamise eeltingimus. See kujutab endast inseneri võidukäiku stabiilse, staatilise elektriühenduse loomisel sügavalt dünaamilises mehaanilises maailmas. Nii autotootjate kui ka tarnijate jaoks on see lakkamatu püüdlus elektrikatkestusteta-, mis tagab, et iga ühendus on sama usaldusväärne kui sõiduk ise.
